一、GB1096平鍵標準基礎信息與形狀外觀尺寸規定

GB/T 1096-2003《普通型 平鍵》是中國國家標準，由全國機器軸與附件標準化技術委員會提出并歸口，機械科學研究院負責起草，起草人包括明翠新、沈志芳和杜剛。該標準于2003年6月5日發布，2004年2月1日開始實施，是對GB/T 1096-1979《普通平鍵型式尺寸》的修訂。與1979年版標準相比，主要區別包括：標準名稱由"普通平鍵型式尺寸"改為"普通型平鍵"；鍵寬6的極限偏差由"h9"改為"h8"；將方形截面鍵高度的極限偏差改為"h8"一種；刪除了"平頭普通平鍵（B型）1000件的重量kg≈"的表述，增加了"標準長度范圍"的信息；標記示例改為"GB/T 1096 鍵16×10×100"；標記示例增加了"普通A型平鍵、普通B型平鍵、普通C型平鍵"。

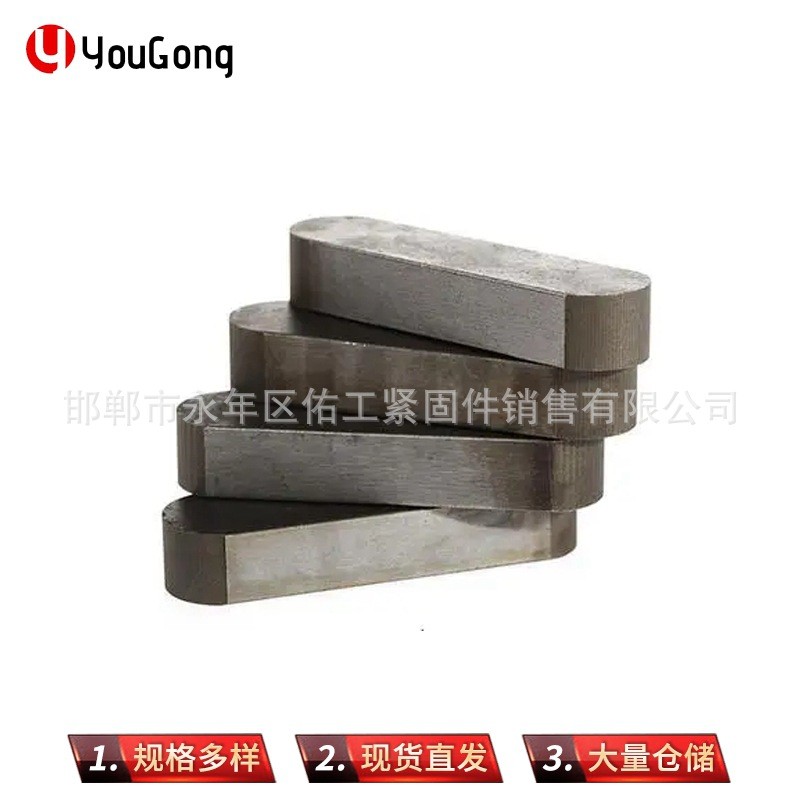

普通型平鍵是一種機械連接件，用于軸與軸上傳動件之間的可拆卸式聯結，主要傳遞轉矩和運動。根據GB/T 1096-2003標準，普通型平鍵分為A型（圓頭）、B型（方頭）和C型（單圓頭）三種結構形式。平鍵依靠兩個側面作為工作面，通過鍵與鍵槽側面的擠壓來傳遞轉矩。這種連接方式對中性好，定位精度高，安裝方便，但無法實現軸上零件的軸向固定。

平鍵的主要尺寸參數包括鍵寬b、鍵高h和鍵長L。鍵寬尺寸范圍從2mm至100mm，鍵高尺寸范圍從2mm至50mm。鍵的寬度公差為h8，高度公差根據截面形狀不同而有所區別：矩形截面鍵高度公差為h11，方形截面鍵高度公差為h8，長度公差為h14。當鍵長大于500mm時，其長度應按GB/T 321的R20系列選取，且鍵長應小于10倍的鍵寬以減小直線度問題。

平鍵的材料通常采用抗拉強度不低于588MPa的鋼制造，常用的材料有45鋼、304不銹鋼、316不銹鋼、2205、2Cr13、17-4PH等。平鍵的工作表面需要有一定的表面粗糙度要求，以保證良好的接觸和傳動性能。軸槽、輪轂槽的鍵槽寬度b兩側面粗糙度參數Ra值推薦為1.6～3.2μm，軸槽底面、輪轂槽底面的表面粗糙度參數Ra值推薦為6.3μm。

平鍵的標記方法有明確規定，例如圓頭普通平鍵（A型），b=18mm，h=11mm，L=100mm，標記為：GB/T 1096 鍵18×10×100；方頭普通平鍵（B型）標記為：GB/T 1096 鍵B18×10×100；單圓頭普通平鍵（C型）標記為：GB/T 1096 鍵C18×10×100。

平鍵與鍵槽的配合方式有三種：較松聯結（軸H9，轂D10）、一般聯結（軸N9，轂JS9）和較緊聯結（軸和轂P9）。鍵槽深度也有相應的公差要求，軸槽深t和輪轂槽深t1的公差一般為0.1mm~0.3mm。在工作圖中，軸槽深用t或(d-t)標注，輪轂槽深用(d+t1)標注。(d-t)和(d+t1)兩個組合尺寸的極限偏差按相應的t和t1的公差選取，但(d-t)極限偏差取負號。

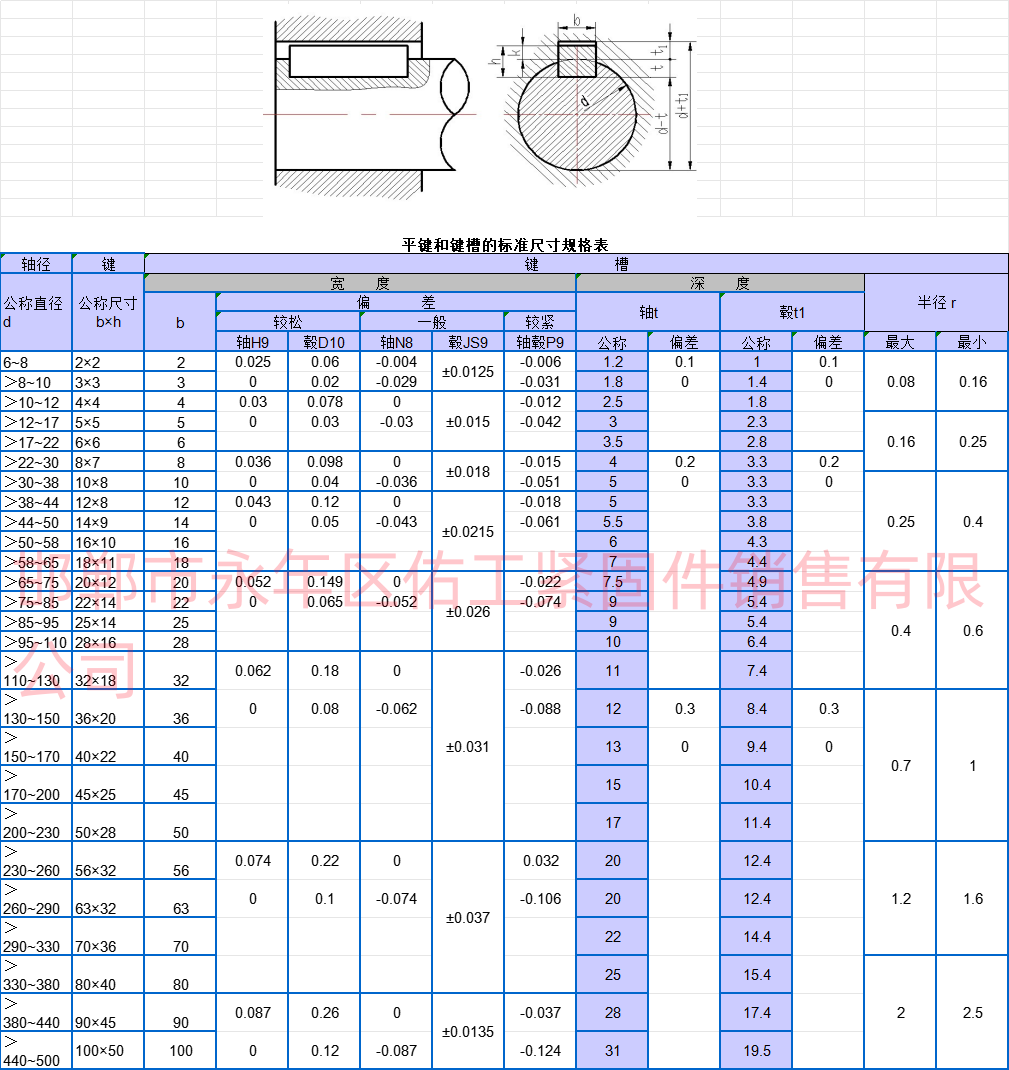

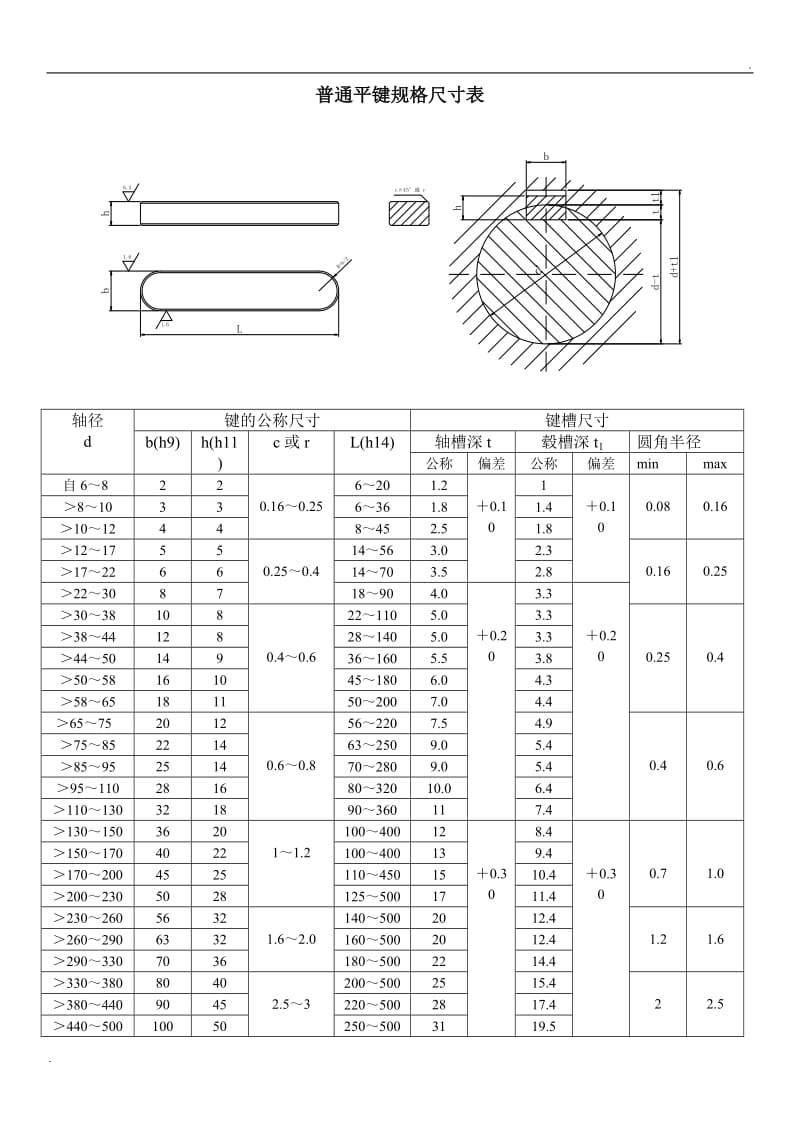

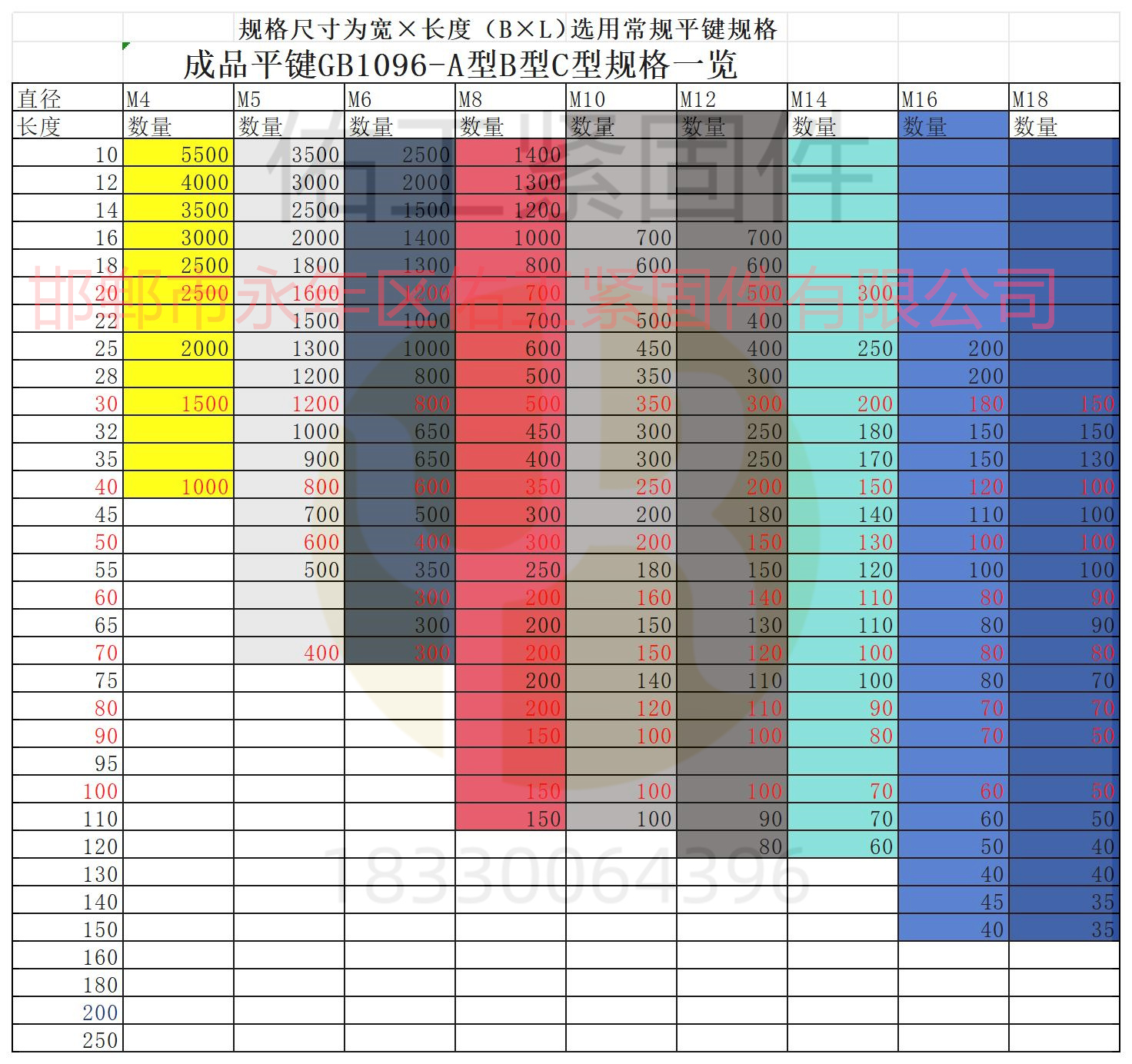

下表詳細列出了不同軸徑對應的平鍵尺寸規格：

平鍵的剖面尺寸b×h按軸的直徑d由標準中選定。鍵的長度L一般按輪轂寬度定，要求鍵長比輪轂略短5~10mm，且符合長度系列值。平鍵軸槽的長度公差用H14。為便于裝配，軸槽及輪轂槽對軸及輪轂軸線的對稱度公差根據不同要求，一般可按GB/T 1184-1996中附表對稱度公差7~9級選取。

普通型平鍵適用于高速、承受變載、沖擊的場合，具有對中性好、定位精度高、安裝方便的特點。A型平鍵用于端銑刀加工的軸槽，鍵在槽中軸向固定較好，但槽在軸上引起的應力集中較大；B型平鍵用于盤銑刀加工的軸槽，軸的應力集中比較??；C型平鍵用于軸端，應用最廣泛。

二、平鍵類型分類及特點研究

平鍵是一種依靠兩個側面作為工作面，通過鍵與鍵槽側面的擠壓來傳遞轉矩的機械連接件。平鍵根據用途不同，可分為普通型平鍵、薄型平鍵和導向型平鍵三種。其中普通型平鍵和薄型平鍵用于靜聯接，導向型平鍵用于動聯接。按結構分類，普通平鍵（GB1096-2003）分為三種結構形式：A型為圓頭普通平鍵，B型為方頭普通平鍵，C型為單圓頭普通平鍵。

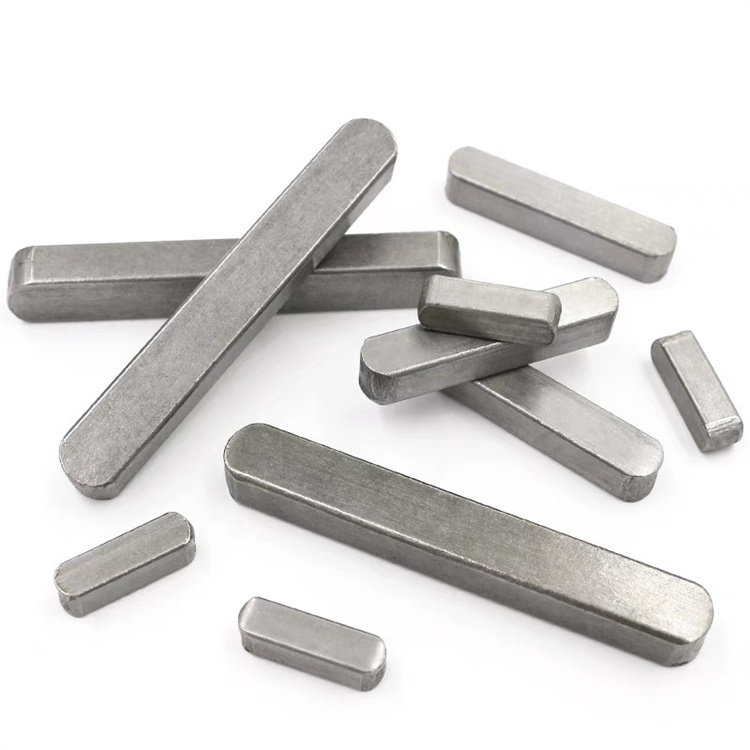

普通型平鍵

普通型平鍵對中性好，定位精度高，拆裝方便，但無法實現軸上零件的軸向固定，用于高速或承受沖擊、變載荷的軸。普通型平鍵是應用最廣泛的一類平鍵，其結構簡單，拆裝方便，對中性好，適合高速、承受變載、沖擊的場合。普通型平鍵的主要結構尺寸為鍵寬b、鍵高h和鍵長L。普通平鍵的標記格式為：名稱鍵的形式鍵寬b×鍵高h×鍵長L GB1096-2003，其中A型普通平鍵的形式A可以省略不注。例如A型普通平鍵，b=8，h=7，L=25，標記為鍵8×7×25 GB1096-2003；如為B型普通平鍵，尺寸同上，則標記為：鍵B8×7×25 GB1096-2003。

薄型平鍵

薄型平鍵用于薄壁結構和傳遞轉矩較小的地方。薄型平鍵的結構與普通型平鍵相同，也分為A、B、C三種類型，但其截面尺寸較小，適用于空間受限或傳遞轉矩較小的場合。薄型平鍵的國家標準為GB/T 1567-2003，其鍵寬b的公差帶為h9，鍵高h的公差帶為h11，鍵長L的公差帶為h14。薄型平鍵的接觸面小，擠壓強度小，適用于空心軸等薄壁結構。

導向型平鍵

導向型平鍵用螺釘把鍵固定在軸上，用于軸上的零件沿軸移動量不大的場合。導向型平鍵的國家標準為GB/T 1097-2003，適用于有沿軸向移動的鍵連接，如變速箱中的滑移齒輪。導向型平鍵與輪轂鍵槽為動配合，軸上零件能做軸向移動，為了起鍵方便，開有起鍵螺孔。導向型平鍵的尺寸范圍從8×8到45×25，對應的公稱長度L從8~12mm到170~200mm不等。

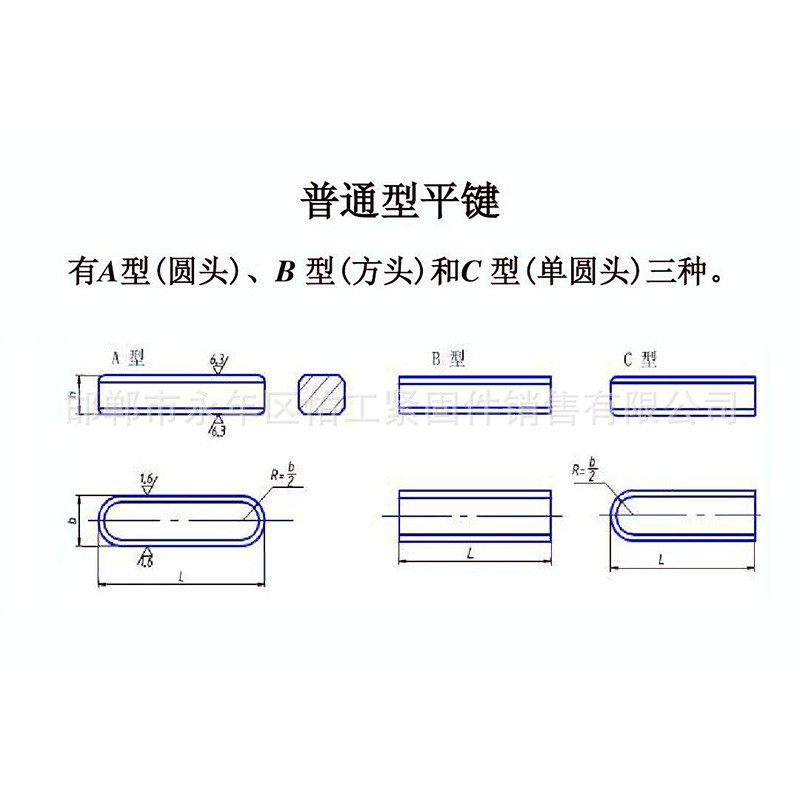

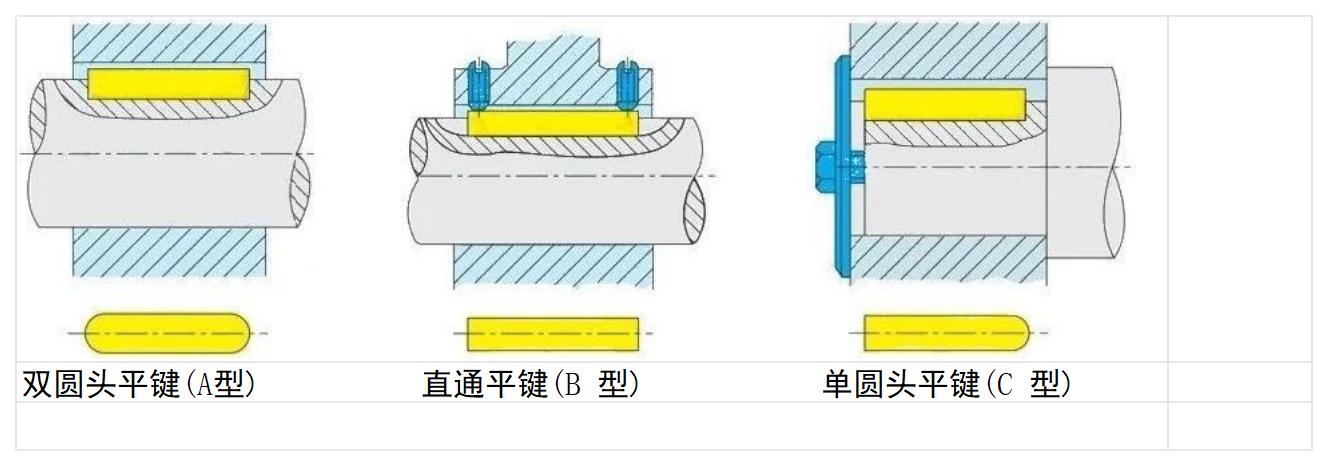

A型、B型、C型平鍵的結構特點與應用場景

A型、B型、C型平鍵在結構、加工方式、標記方式和應用場景上有所區別：

A型（圓頭普通平鍵）：

· 結構特點：兩端為半圓形，軸上鍵槽用立銑刀加工

· 加工方式：鍵在槽中固定好，但槽在軸上引起的應力集中較大

· 標記方式：A型標記時省略"A"，如"鍵16×10×100"

· 應用場景：用于軸中段靜連接，對中性好，傳遞轉矩穩定，適用于一般場合

B型（方頭普通平鍵）：

· 結構特點：兩端為平頭，軸上鍵槽用盤銑刀加工

· 加工方式：軸的應力集中較小，但鍵易松動，大尺寸鍵需緊定螺釘固定

· 標記方式：需標注類型，如"鍵B16×10×100"

· 應用場景：適用于軸中段且對軸強度要求較高的場合，像重載設備

C型（單圓頭普通平鍵）：

· 結構特點：一端圓頭、一端平頭，常用于軸端連接

· 加工方式：軸槽加工方式同A型

· 標記方式：需標注類型，如"鍵C16×10×100"

· 應用場景：用于軸端與輪轂連接，比如齒輪、聯軸器的端部固定

下表詳細對比了A型、B型、C型平鍵的主要特點：

平鍵類型選擇依據

平鍵類型選擇應根據鍵聯接的結構、使用特性及工作條件來選擇，考慮以下因素：

1. 需要傳遞轉矩的大小：根據傳遞轉矩的大小選擇合適的鍵尺寸和類型。大轉矩場合應選擇較大尺寸的平鍵或考慮使用雙鍵。

2. 聯接于軸上的零件是否需要沿軸滑動及滑動距離的長短：

o 不需要滑動：選擇普通型平鍵

o 需要小距離滑動：選擇導向型平鍵

o 需要大距離滑動：選擇滑鍵（固定在輪轂上，軸上零件能帶鍵做軸向移動）

3. 對于聯接的對中性要求：高精度要求的場合應選擇普通型平鍵，其對中性好，定位精度高。

4. 鍵是否需要具有軸向固定的作用：平鍵無法實現軸上零件的軸向固定，如需軸向固定應考慮其他連接方式。

5. 鍵在軸上的位置：

o 在軸的中部：可選擇A型或B型

o 在軸的端部：應選擇C型

6. 載荷特性：

o 靜載荷：普通型平鍵即可滿足要求

o 沖擊載荷或變載荷：應選擇普通型平鍵，必要時增加鍵的尺寸或數量

7. 結構空間限制：空間受限場合可考慮薄型平鍵，但需注意其傳遞轉矩能力較小。

平鍵連接的配合方式

平鍵連接的配合分為三種類型：較松鍵聯結、一般鍵聯結和較緊鍵聯結。

較松鍵聯結：

· 輪轂和鍵的配合代號為D10/h8

· 軸和鍵的配合為H9/h8

· 特點：間隙配合

· 應用：用于輪轂可以在軸上沿著軸向滑動的場合，如導向平鍵

一般鍵聯結：

· 輪轂和鍵的配合代號為JS9/h8

· 軸和鍵的配合為N9/h8

· 特點：過渡配合

· 應用：用于載荷不大，不需要消除回程間隙，輪轂不需要在軸上沿著軸向滑動的場合

較緊鍵聯結：

· 輪轂和鍵以及軸和鍵的配合代號均為P9/h8

· 特點：偏向過盈的過渡配合

· 應用：用于載荷較大或者有沖擊載荷，需要消除回程間隙，輪轂不需要在軸上沿著軸向滑動的場合

平鍵聯接的主要失效形式是工作面的壓潰和磨損（對于動聯接）。除非有嚴重過載，一般不會出現鍵的剪斷。平鍵強度校核主要進行擠壓強度校核，校核公式為σ_p=2T/(kLd)，需小于許用值，其中T為轉矩，k為鍵與輪轂鍵槽接觸高度，L為鍵的工作長度，d為軸的直徑。

三、平鍵配合軸端使用技術要求分析

平鍵與軸端的配合是機械傳動系統中的關鍵環節，其技術規范和要求直接影響傳動系統的可靠性和穩定性。GB/T 1096-2003標準對平鍵與軸端的配合提出了明確的技術規范和要求，旨在確保平鍵的質量和互換性。

平鍵與鍵槽的配合制度

平鍵與鍵槽的配合均采用基軸制，通過改變鍵槽的公差帶來實現不同的配合性質要求。國家標準GB/T 1095-2003《平鍵 鍵槽的剖面尺寸》對軸槽寬規定了三種公差帶，代號分別為H9、N9、P9；對轂槽寬也規定了三種公差帶，代號為D10、JS9、P9。分別構成較松聯接、正常聯接和緊密聯接三組不同的配合，以滿足不同的使用要求。

基軸制特點：

基軸制是基本偏差為一定的軸的公差帶，與不同基本偏差的孔的公差帶形成各種配合的一種制度。基軸制配合的軸稱為基準軸，基準軸的上偏差為零，用代號h表示?；S制的特點是任何尺寸段和任何公差等級的基準軸的上偏差皆為零，由改變孔的基本偏差以獲得不同的配合。對于不加工外徑的軸零件，以及無階臺的軸零件等情況，基軸制具有明顯的優勢。

平鍵與軸端配合的三種方式

1. 較松聯接：

· 軸槽寬公差帶：H9

· 轂槽寬公差帶：D10

· 鍵寬公差帶：h8

· 配合性質：間隙配合

· 應用場合：主要用于導向平鍵，輪轂可在軸上作軸向移動

· 特點：裝配方便，但傳動精度較低，適用于需要軸向移動的場合

2. 正常聯接：

· 軸槽寬公差帶：N9

· 轂槽寬公差帶：JS9

· 鍵寬公差帶：h8

· 配合性質：過渡配合

· 應用場合：鍵在軸上及輪轂中均固定，用于載荷不大的場合

· 特點：裝配較為方便，傳動精度適中，是一般工況下的首選

3. 緊密聯接：

· 軸槽寬公差帶：P9

· 轂槽寬公差帶：P9

· 鍵寬公差帶：h8

· 配合性質：偏向過盈的過渡配合

· 應用場合：鍵在軸上及輪轂上均固定，比正常聯接更緊，主要用于載荷較大、載荷具有沖擊性以及雙向傳遞扭矩的場合

· 特點：裝配較為困難，但傳動精度高，適用于高精度、高載荷場合

下表詳細列出了不同配合方式的公差帶和應用特點：

平鍵與軸端配合的技術要求

1. 尺寸精度要求：

· 鍵寬b的公差帶為h8

· 鍵高h的公差帶：矩形截面為h11，方形截面為h8

· 鍵長L的公差帶為h14

· 軸槽長度公差帶為H14

2. 幾何公差要求：

· 軸槽及輪轂槽寬b對軸及輪轂中心線的對稱度公差按7~9級選取

· 當平鍵長度與寬度比大于8時，鍵的兩側面在長度方向的平行度應符合規定：

o b≤6mm時，按7級

o b=8~36mm時，按6級

o b≥40mm時，按5級

3. 表面粗糙度要求：

· 軸槽、輪轂槽的鍵槽寬度b兩側面粗糙度參數Ra值推薦為1.6～3.2μm

· 軸槽底面、輪轂槽底面的表面粗糙度參數Ra值推薦為6.3μm

4. 鍵槽深度要求：

· 軸槽深t和輪轂槽深t1的公差一般為0.1mm~0.3mm

· 在工作圖中，軸槽深用t或(d-t)標注，輪轂槽深用(d+t1)標注

· (d-t)和(d+t1)兩個組合尺寸的極限偏差按相應的t和t1的公差選取，但(d-t)極限偏差取負號

平鍵與軸端配合的工藝要求

1. 鍵槽加工工藝：

· A型鍵槽：用端銑刀加工，鍵在槽中固定好，但應力集中較大

· B型鍵槽：用盤銑刀加工，應力集中較小，但鍵易松動

· C型鍵槽：用于軸端，加工方式同A型

2. 裝配工藝要求：

· 批量生產時采用標準過盈配合：鍵頂面與輪轂槽底面間隙控制在0.1mm，兩側面過盈量根據軸徑控制在0.002-0.015mm

· 單件裝配需采用銅棒漸進敲擊，確保鍵底與軸槽完全貼合

· 裝配完成后需進行扭矩測試，最大允許傳遞扭矩值與鍵長呈正相關

3. 質量檢測要求：

· 鍵槽對稱度是核心質量指標，截至2021年行業數據顯示，常規檢測手段缺失導致50%以上零件超差±0.05mm

· 加工工藝中，銑削刀具磨損、裝夾定位誤差是造成對稱度超差的主因

· 新型便捷式檢測儀通過三點測量法將檢測效率提升40%，檢測精度可達±0.01mm

平鍵與軸端配合的檢測方法

鍵槽對稱度的測量方法主要有以下幾種，可根據實際工況和精度要求選擇合適方案：

1. 三坐標測量機（CMM）：

· 通過高精度探針采集鍵槽兩側面及軸類零件基準軸線的空間坐標數據

· 利用測量軟件計算兩側面相對于基準軸線的對稱度偏差

· 精度最高（可達微米級），適用于精密加工零件或復雜形狀工件的檢測

· 設備成本較高且操作需專業培訓

· 測量時需確保探針接觸點分布均勻，避免局部變形影響結果

2. 專用對稱度檢具：

· 采用V型塊定位軸類零件的基準軸線

· 通過塞規測量鍵槽兩側面與V型塊中心平面的間隙差

· 或用百分表直接讀取兩側面的位置偏差

· 操作簡便、效率高，適合批量生產中的快速檢測

· 檢具需根據工件尺寸定制，通用性較差

· 測量時需保證V型塊與工件軸線垂直，且塞規/百分表校準準確

3. 投影儀測量法：

· 將鍵槽工件置于投影儀載物臺

· 通過光學系統將其輪廓放大投影到屏幕

· 與標準模板對比或直接測量兩側面到基準線的距離差

· 適用于中小尺寸工件，可直觀觀察對稱度偏差

· 測量精度受投影放大倍數和操作人員讀數誤差影響，一般用于首件檢驗或抽檢

4. 鍵槽對稱度卡尺：

· 專用卡尺的左側量爪設計為測量槽寬，右側量爪通過比較兩側面到基準的距離差來測量對稱度

· 操作簡便，適合現場快速檢測

· 精度相對較低，適用于一般精度要求的檢測

5. 定制固定塊+測頭組合：

· 根據工件特點設計專用檢測裝置

· 通過固定塊定位基準面，測頭測量鍵槽兩側面的位置偏差

· 針對性強，精度高，適合大批量生產中的特定工件檢測

平鍵與軸端配合的常見問題及解決方法

1. 鍵槽對稱度超差：

· 問題表現：鍵槽相對于軸線的對稱度超出允許范圍

· 產生原因：銑削刀具磨損、裝夾定位誤差、機床精度不足

· 解決方法：

o 定期檢查和更換銑削刀具

o 優化裝夾定位方式，提高定位精度

o 采用高精度機床加工或增加精加工工序

o 使用新型便捷式檢測儀進行實時監控

2. 鍵與鍵槽配合過緊或過松：

· 問題表現：裝配困難或傳動時有松動

· 產生原因：公差選擇不當、加工誤差、熱變形

· 解決方法：

o 根據實際工況選擇合適的配合方式

o 提高加工精度，減小加工誤差

o 考慮熱變形因素，預留適當?shù)难b配間隙

o 裝配前進行試配，必要時進行修整

3. 鍵槽表面粗糙度不合格：

· 問題表現：表面粗糙，影響配合質量和使用壽命

· 產生原因：切削參數不當、刀具磨損、冷卻潤滑不足

· 解決方法：

o 優化切削參數，選擇合適的切削速度和進給量

o 及時更換磨損的刀具

o 改善冷卻潤滑條件

o 增加精加工工序，如磨削或研磨

4. 鍵槽深度超差：

· 問題表現：鍵槽深度過深或過淺

· 產生原因：刀具設定錯誤、測量誤差、刀具磨損

· 解決方法：

o 嚴格按工藝要求設定刀具深度

o 使用高精度測量工具進行檢測

o 定期檢查刀具磨損情況，及時調整或更換

平鍵與軸端的配合是機械傳動系統中的關鍵環節，其技術規范和要求直接影響傳動系統的可靠性和穩定性。正確選擇配合方式、嚴格控制加工精度、采用合適的檢測方法，是確保平鍵與軸端配合質量的關鍵。

四、平鍵安裝使用注意事項及常見問題解決

平鍵的安裝使用是確保機械傳動系統正常運行的關鍵環節。正確的安裝方法和使用注意事項可以有效延長平鍵的使用壽命，提高傳動系統的可靠性和穩定性。本章節將詳細分析平鍵安裝使用過程中的技術要點和注意事項，并針對常見問題提供解決方法。

平鍵安裝前的準備工作

1. 檢查與清理：

· 安裝前必須仔細檢查平鍵和鍵槽的尺寸、公差和表面質量，確保符合設計要求

· 清理鍵和鍵槽的銳邊，把口部稍微倒角，以防裝配時造成過大的過盈量

· 用細砂紙打磨鍵槽毛刺，確保鍵槽表面平整光滑

· 清潔鍵槽，去除油污、鐵屑等雜質，確保鍵槽干凈

2. 試配與修整：

· 用鍵頭與鍵槽試配松緊，并修配到能使鍵緊緊地嵌在軸鍵槽中

· 銼配鍵長、鍵頭，使其與軸鍵槽間留有0.1mm左右的間隙

· 確保鍵的底面與鍵槽底面能夠完全貼合，無間隙

3. 材料與工具準備：

· 根據工況選擇合適的平鍵材料：普通工況可使用45#鋼調質處理，硬度HRC28-32；腐蝕環境應使用316不銹鋼起步，濃酸要用2205雙相鋼；重載設備可使用17-4PH沉淀硬化鋼

· 準備合適的安裝工具：銅棒、軟錘、虎鉗（配備軟鉗口）等

· 準備適量的潤滑油或潤滑脂，用于裝配時的潤滑

平鍵安裝的正確步驟

1. 安裝平鍵到軸鍵槽：

· 將鍵涂機油后壓裝在軸鍵槽中，使鍵底平面與槽底緊貼

· 壓裝時可用銅棒敲擊或用虎鉗墊銅皮后夾緊

· 敲擊時應均勻用力，避免局部受力過大導致鍵變形

· 確保鍵與軸鍵槽的配合符合設計要求（較松、一般或緊密配合）

2. 安裝軸上零件：

· 試配并安裝套件，鍵與鍵槽的非配合面應留有間隙，以求軸與套件達到同心

· 裝配后的套件在軸上不能搖動，否則容易引起沖擊和振動

· 確保鍵頂面與輪轂鍵槽底面之間留有適當間隙

· 鍵兩側面與軸上部件鍵槽側面之間應保持一定的過盈量，若配合過緊，可微調軸上部件鍵槽的側面，但不可出現松動

3. 檢查與調整：

· 安裝完成后檢查軸上零件的軸向位置和徑向跳動，確保符合設計要求

· 檢查鍵與鍵槽的配合情況，確保無松動或過緊現象

· 必要時進行扭矩測試，驗證連接的可靠性

平鍵安裝的特殊注意事項

1. 多鍵安裝注意事項：

· 當需要在同一根軸上使用平鍵來固定兩個零件時，必須確保在軸上開設的兩個鍵槽位于同一母線上

· 當一根軸上需要串接多個零件，且這些零件的孔徑相同時，推薦采用一個連通的平鍵進行連接

· 當軸上需要使用兩個平鍵來傳遞較大的轉矩時，這兩個平鍵應被安置在直徑的兩端，即相差180°的位置上，以確保受力的均衡

· 當使用兩個半圓鍵時，應確保它們位于同一軸向母線上

2. 結構設計注意事項：

· 軸和輪轂上鍵槽底部的圓角半徑r應夠大，一般r/d應大于0.03，至少應大于0.015（d為軸的直徑）

· 平鍵兩側與軸和輪轂鍵槽兩側要按國家標準選擇配合，而與輪轂鍵槽的底，應有間隙

· 鍵槽不應開在輪轂的薄弱部位

· 輪轂上有孔時，鍵槽應與孔錯開

· 不通輪轂的鍵槽應注意設計退刀孔或退刀槽

· 鍵槽不宜開到軸的階梯連接處

· 避免用平鍵連接時軸上零件偏心

· 錐形軸端平鍵盡可能平行于軸的軸線

3. 材料選擇注意事項：

· 普通工況：使用45#鋼調質處理，硬度HRC28-32

· 腐蝕環境：使用316不銹鋼起步，濃酸要用2205雙相鋼

· 重載設備：使用17-4PH沉淀硬化鋼，抗壓強度提升2倍

· 輪轂為有色金屬或非金屬時，可用20鋼或Q235鋼

平鍵使用過程中的注意事項

1. 定期檢查與維護：

· 定期檢查平鍵連接的緊固情況，防止松動

· 檢查鍵槽磨損情況，及時發現異常磨損

· 檢查軸上零件的軸向位置和徑向跳動，確保在允許范圍內

· 發現問題及時處理，避免小問題演變成大故障

2. 潤滑與保養：

· 定期對平鍵連接進行潤滑，減少磨損

· 根據工作環境選擇合適的潤滑劑

· 避免使用過多潤滑劑，防止污染和滑脫

3. 載荷控制：

· 避免超載使用，防止平鍵連接過載失效

· 對于沖擊載荷較大的場合，應考慮增加鍵的尺寸或數量

· 注意載荷的均勻分布，避免局部過載

平鍵常見問題及解決方法

1. 鍵連接松動：

· 問題表現：傳動時有異響、振動或相對滑動

· 產生原因：配合過松、磨損、超載

· 解決方法：

o 檢查配合尺寸，必要時更換更緊配合的平鍵

o 修復或更換磨損的鍵或鍵槽

o 控制載荷在允許范圍內

o 必要時使用緊定螺釘或其他固定方式

2. 鍵或鍵槽磨損：

· 問題表現：鍵側面或鍵槽側面磨損，配合間隙增大

· 產生原因：潤滑不良、配合不當、材料選擇不當

· 解決方法：

o 改善潤滑條件，定期添加潤滑劑

o 檢查配合方式，選擇合適的配合類型

o 選擇更耐磨的材料

o 修復或更換磨損的鍵或鍵槽

3. 鍵斷裂：

· 問題表現：鍵沿橫向或縱向斷裂

· 產生原因：嚴重過載、沖擊載荷、應力集中

· 解決方法：

o 控制載荷在允許范圍內，避免過載

o 對于沖擊載荷較大的場合，選擇更合適的鍵類型或增加鍵的尺寸

o 減小應力集中，如增大鍵槽底部圓角半徑

o 必要時使用多個鍵或改變連接方式

4. 鍵槽變形：

· 問題表現：鍵槽變形，導致鍵無法正常安裝或配合不良

· 產生原因：加工不當、裝配不當、過載

· 解決方法：

o 提高加工精度，確保鍵槽尺寸和形狀符合要求

o 正確裝配，避免裝配時用力過大

o 控制載荷在允許范圍內

o 修復或更換變形的鍵槽

5. 軸上零件偏心：

· 問題表現：軸上零件旋轉時徑向跳動過大

· 產生原因：鍵槽不對稱、鍵安裝不當、鍵變形

· 解決方法：

o 檢查鍵槽對稱度，確保符合要求

o 正確安裝平鍵，確保鍵與鍵槽配合良好

o 檢查鍵是否變形，必要時更換

o 檢查軸上零件的制造精度，確保符合要求

平鍵安裝使用是機械傳動系統中的重要環節，正確的安裝方法和使用注意事項可以有效提高傳動系統的可靠性和穩定性。針對不同的使用場景和工況要求，選擇合適的平鍵類型、配合方式和安裝方法，是確保平鍵連接質量的關鍵。同時，定期檢查和維護也是延長平鍵使用壽命的重要措施。

五、結論與建議

GB/T 1096-2003《普通型 平鍵》標準作為中國機械行業的重要技術規范，對平鍵的尺寸、公差、材料、標記和驗收等要求進行了全面規定，為機械設計、制造和使用提供了重要依據。通過對GB1096平鍵標準的全面分析，我們可以得出以下結論和建議：

主要結論

1. 平鍵標準的系統性與完整性：

GB/T 1096-2003標準構建了一個完整的平鍵技術規范體系，涵蓋了平鍵的基本類型、尺寸參數、公差要求、材料選擇和標記方法等方面。標準將普通型平鍵分為A型（圓頭）、B型（方頭）和C型（單圓頭）三種結構形式，每種形式都有其特定的應用場景和加工要求。這種分類方式既考慮了平鍵的功能需求，又兼顧了制造工藝的可行性，體現了標準的系統性和完整性。

2. 平鍵尺寸與軸徑的對應關系：

平鍵的剖面尺寸b×h按軸的直徑d由標準中選定，這種對應關系是基于大量工程實踐和理論計算得出的。標準詳細規定了不同軸徑范圍對應的鍵尺寸、鍵槽深度和公差要求，為設計人員提供了明確的選型依據。鍵的長度L一般按輪轂寬度定，要求鍵長比輪轂略短5~10mm，且符合長度系列值，這一規定既保證了連接的可靠性，又考慮了裝配的便利性。

3. 平鍵配合制度的科學性：

平鍵與鍵槽的配合采用基軸制，通過改變鍵槽的公差帶來實現不同的配合性質要求。標準規定了三種配合方式：較松聯接（軸H9，轂D10）、一般聯接（軸N9，轂JS9）和較緊聯接（軸和轂P9）。這三種配合方式分別適用于不同的工況需求，從需要軸向移動的導向平鍵到承受大載荷和沖擊載荷的固定連接，形成了完整的配合體系，體現了配合制度的科學性和實用性。

4. 平鍵類型選擇的多樣性：

平鍵根據用途可分為普通型平鍵、薄型平鍵和導向型平鍵三種。普通型平鍵和薄型平鍵用于靜聯接，導向型平鍵用于動聯接。按結構分類，普通平鍵又分為A型、B型和C型。這種多樣化的分類方式為不同工況條件下的平鍵選擇提供了豐富的選項，設計人員可以根據實際需求選擇最合適的平鍵類型，以達到最佳的技術經濟效果。

5. 平鍵安裝使用的技術要求：

平鍵安裝使用過程中需要注意多個技術要點，包括鍵槽加工精度、配合方式選擇、裝配工藝控制等。標準對鍵槽的對稱度、表面粗糙度、深度公差等都提出了明確要求，這些要求是保證平鍵連接質量的關鍵。正確的安裝方法和使用注意事項可以有效延長平鍵的使用壽命，提高傳動系統的可靠性和穩定性。

建議

1. 平鍵選型建議：

· 根據軸徑大小嚴格按照標準選擇對應的平鍵尺寸，避免隨意更改尺寸

· 根據實際工況選擇合適的平鍵類型：靜連接選擇普通型平鍵，動連接選擇導向型平鍵，空間受限場合選擇薄型平鍵

· 根據載荷特性選擇合適的配合方式：一般載荷選擇一般聯接，大載荷或沖擊載荷選擇較緊聯接，需要軸向移動選擇較松聯接

· 對于重要場合，建議進行平鍵強度校核，確保連接的可靠性

2. 平鍵加工建議：

· 嚴格按照標準要求的公差和表面粗糙度進行加工，確保加工質量

· 重視鍵槽對稱度的控制，采用高精度機床和合適的加工工藝

· 注意鍵槽底部圓角半徑的控制，避免應力集中

· 采用合適的檢測方法，確保鍵槽尺寸和位置精度符合要求

3. 平鍵安裝建議：

· 安裝前仔細檢查平鍵和鍵槽的尺寸和質量，確保符合要求

· 采用正確的安裝方法和工具，避免裝配過程中損壞平鍵或鍵槽

· 注意裝配順序和力度控制，確保平鍵與鍵槽配合良好

· 安裝完成后進行必要的檢查和測試，驗證連接質量

4. 平鍵使用維護建議：

· 定期檢查平鍵連接的狀態，及時發現和處理問題

· 根據工作環境選擇合適的潤滑方式和潤滑劑

· 避免超載使用，防止平鍵連接過載失效

· 建立完善的維護記錄，為平鍵的更換和維修提供依據

5. 標準應用建議：

· 加強對GB/T 1096-2003標準的宣傳和培訓，提高行業對標準的認識和應用水平

· 鼓勵企業建立基于標準的內部質量控制體系，提高平鍵產品的質量水平

· 推動平鍵標準的國際化，與國際標準接軌，提高中國平鍵產品的國際競爭力

· 加強平鍵標準的修訂和完善，及時反映行業最新技術發展和應用需求

GB/T 1096-2003《普通型 平鍵》標準是中國機械行業的重要技術規范，對平鍵的設計、制造和使用具有重要指導意義。通過正確理解和應用這一標準，可以提高平鍵連接的質量和可靠性，促進機械行業的技術進步和產品質量提升。未來，隨著機械行業的不斷發展，平鍵標準也將不斷完善和更新，以適應新的技術需求和應用場景。
